光伏电站防雷设计思路的探讨

5月底，中国气象局下发《关于取消******批行政审批中介服务事项的通知》，取消“雷电灾害风险评估”、“防雷产品测试”、“新建、扩建、改建建筑工程与气象探测设施或观测场布局图”和“新迁建气象站现址现状图、新址规划图”等4项行政审批中介服务事项，不再作为行政审批受理条件，以减轻企业负担。

因系专业术语，很多人对“雷评”这个词感到生疏，它是对雷电灾害可能导致的人员伤亡、财产损失程度与范围等方面进行综合风险计算评估的技术性服务，主要为项目选址、功能分区布局、防雷类别（等级）以及防雷措施、雷灾事故应急等提出建设性意见。《中华人民共和国气象法》、《气象灾害防御条例》及《防雷减灾管理办法》都对“雷评”作出了相应规定。按照相关法律法规规定，大型建设工程、重点工程、爆炸和火灾危险环境、人员密集场所等项目应当进行“雷评”，以确保公共******。

光伏电站在部分地区因具有天然禀赋优异的太阳能资源，项目IRR值高；前几年光伏电站的电价政策多次出现630、1231等关键考核点。相当部分的光伏电站在投产前被要求进行“雷评”环节。项目电站业主因上述原因，多采取妥协方式，***终缴纳不菲的评测费用以应付相应的评价环节。

本文首先回顾近几年来典型的、具有各时期历史烙印的光伏电站防雷接地措施，以探究光伏电站的防雷接地该如何实施。

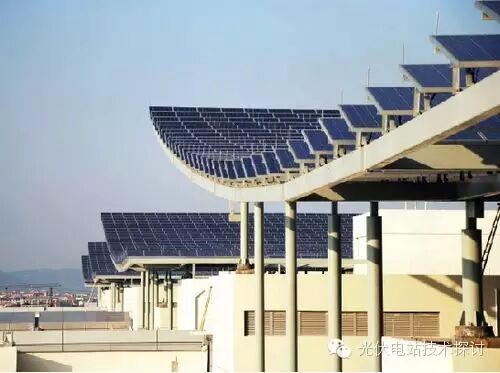

1）义乌小商品城市场（2008年）

该项目为我国早期MWp光伏电站的典型代表，由北京科诺伟业设计实施。光伏电站的防雷接地设计按照防雷中的“滚雷法”作图法进行防雷设计。在部分光伏组件端头布置约30cm的避雷针。该方法为当时欧洲较常用的光伏电站防雷方法。

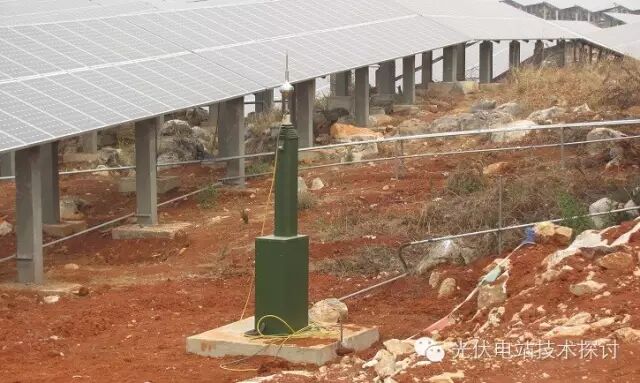

2）昆明石林100MWp太阳能并网光伏实验示范电站(示范区)（一期10MWp，2009年）

该项目为我国***早的10MWp级光伏电站的典型代表，由云南省电力设计院设计。其采用伸缩式提前放电避雷针。因该设备造价较高，未大规模采用。目前本人在国内光伏电站仅遇到本电站采用此设备。

3）东南亚某60MWp光伏电站（2013年）

该项目大规模的在光伏场区布置小型避雷针（约2米高）以达到保护光伏组件的目的。该类防雷实施思路在同时期美国有较多使用案例。

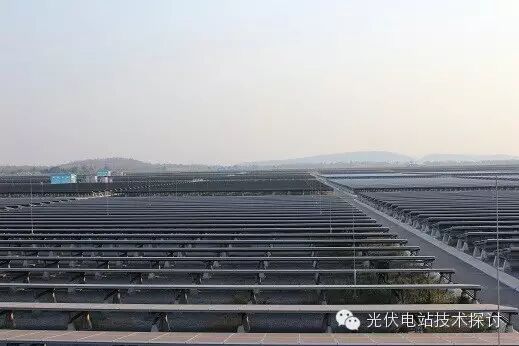

4）目前国内光伏电站的主流做法

在光伏场区不布置避雷针，仅采用接地扁钢联通光伏支架降低支架的接地电阻。当雷电来临时，通过低接地电阻释放雷电能量。

而对光伏组件的接地各项目的实施方案也存在差异。部分光伏电站的光伏组件通过其本体与钢支架连接即可，部分仍需通过接地线（2.5mm2）完成光伏组件的串接再与光伏支架连接。更有光伏组件企业以满足组件与支架的接触电阻的要求组件间的接地线采用4.0mm2。

上述方案各方均持不同意见。我们现在跳出电力口的设计思路、规范等。看看其他项目行业如何对此问题进行考虑。

根据我国通信行业标准《通信局（站）防雷与接地工程设计规范（YD5098-2005）》的相关研究表明：

“根据某地区移动公司统计，在数百个因雷击造成设备损坏的基站中，接地在5欧以下的占74%，5~10欧的占19%，10欧以上的只占7%.......”

“大量统计数据表明，并不是接地电阻越小，遭雷害的概率越小。基站雷害同接地电阻值不是鼻炎对应的关系。目前基站设备受到雷击损坏的主要原因是机房等电位连接不好和没有适当的雷电过电压保护措施”

“根据有关资料，日本在20世纪70年代，花了三年时间对419个微波站的雷击事故进行了调查统计，结果也表明雷电事故与微波站的接地电阻几乎没有关系”

通过上述其它更精密设备行业的研究表明：目前光伏电站一味要求降低光伏方阵的接地电阻；光伏电站本已满足4欧接地电阻要求，仍需进行特殊接地要求是不合时宜的。而“雷评”的要求更让人疑窦丛生！

***后一句：群众“是哭是笑”才是政策实施的指向标！
